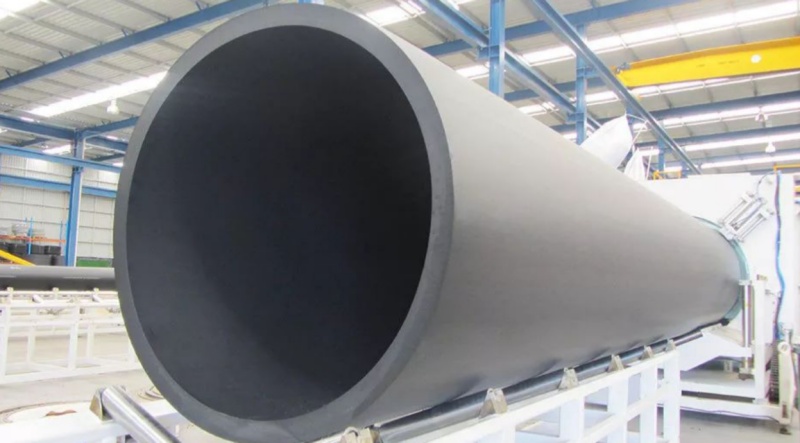

התקדמות חדשה בטכנולוגיית עיבוד העיצוב של שחול צינורות HDPE בקוטר גדול

בשנים האחרונות, בהובלת הפיתוח החזק וההתרחבות בקנה מידה גדול של תעשיית ה-PE המקומית - תוך ניצול יתרונות הטבועים בהן כגון חוסר זיהום, עמידות לאורך זמן, תכונות פיזיקליות מעולות, עמידות מצוינת בפני קורוזיה והזדקנות, עמידות טובה בפני קור, עמידות בפני שחיקה וחוזק גבוה לפגיעה - צנרת PE התפתחה כבחירה המועדפת לצנרת בקוטר גדול במגזר אספקת המים והניקוז העירוני. הצלחה זו מיוחסת למשקלה הקל, קלות ההתקנה, שיטות החיבור המעולות, מאפייני הזרימה המצוינים והיעילות הכלכלית שלה, המציגים תחזית מבטיחה ביותר לצמיחה עתידית. נכון לעכשיו, שוק צנרת ה-PE נשלט בעיקר על ידי מוצרי HDPE, קטגוריה הכוללת צינורות בעלי דופן מוצקה לאספקת מים וניקוז, צינורות גליים בעלי דופן אחת וכפולה, צינורות גליים מחוזקים בפלדה, צינורות גז, צינורות להובלת תרחיפים מינרליים, חול וסחף, צינורות השקיה בטפטוף בחקלאות, ומערכות צינורות מרוכבות, משופרות ומקושרות צולבות אחרות.

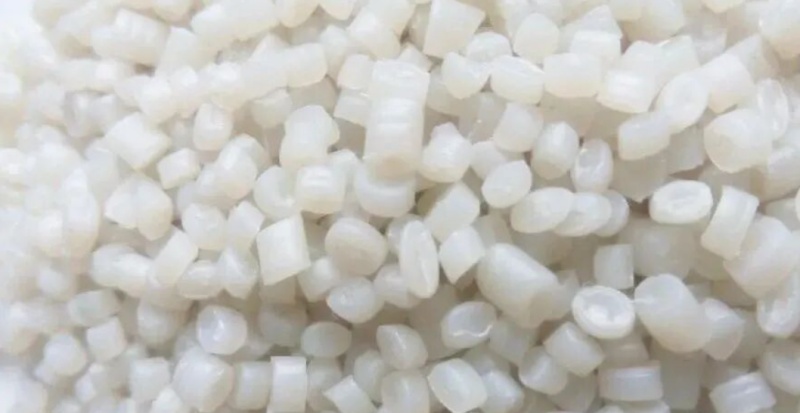

סיווג חומרי גלם של צינורות PE

ראשית, בחירת חומר ה-HDPE היא קריטית; לדרגות שונות של HDPE יש מאפייני ביצועים שונים ויש לסנן אותן על סמך דרישות הייצור בפועל. לדוגמה, בעת ייצור צינורות PE בקוטר גדול, דרגת ה-HDPE המועדפת היא PE100. חומר זה מציג עמידות יוצאת דופן בפני לחץ, פגיעות וקורוזיה, ובמקביל עומד בדרישות החוזק המחמירות הטמונות בצנרת בקוטר גדול.

עם זאת, לייצור צינורות עבי דופן, מומלץ לבחור סוגי צינורות בעלי תכונות "מונעות שקיעה". במהלך תהליך הייצור של צינורות עבי דופן - בשל עובי החומר המשמעותי - קיימת נטייה להתרחשות "שקיעה כתוצאה מהמסה". חומרי HDPE בעלי יכולות נגד שקיעה שומרים על יציבות מעולה בטמפרטורות גבוהות, ובכך מבטיחים את האיכות והשלמות המבנית של הצינורות המוגמרים.

מעבר לשני התרחישים שהוזכרו לעיל, מספר גורמים נוספים מצדיקים שיקול דעת. לדוגמה, צינורות המיועדים לחשיפה ממושכת לסביבות חיצוניות צריכים להיות מיוצרים באמצעות סוגי HDPE המדגימים עמידות מעולה בפני מזג אוויר; לעומת זאת, צינורות המיועדים להובלת מדיה קורוזיבית דורשים סוגי HDPE המאופיינים בעמידות יוצאת דופן בפני קורוזיה.

כתוצאה מכך, בעת בחירת חומרי HDPE, חיוני לזהות את הדרג המתאים ביותר בהתבסס על דרישות ייצור ספציפיות, ובכך להבטיח שהצינורות המיוצרים מסוגלים לעמוד בדרישות תפעוליות במגוון רחב של סביבות מורכבות. יתר על כן, במהלך תהליך הייצור עצמו, יש להקדיש תשומת לב קפדנית לטכניקות עיבוד ולאמצעי בקרת איכות כדי להבטיח שהצינורות המתקבלים יציגו ביצועים יציבים ואמינים.

כדי לעמוד בדרישות ספציפיות של תהליך שיחול, מכונת שיחול חייבת להיות בעלת יכולות מתאימות, הכוללות בעיקר היבטים כגון תכנון בורג, בקרת טמפרטורת התכה, תכנון תבנית צינור, בקרת ואקום, בקרת יחס מהירות משיכה ומנגנוני חיתוך אוטומטיים.

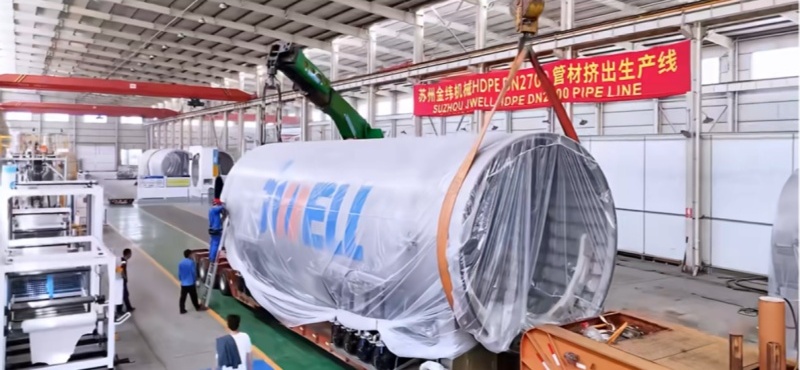

קו שחול צינורות בקוטר גדול של JWELL

סעיף מכבש

לייצור צינורות HDPE בקוטר גדול, JWELL Machinery משתמשת בסדרת מכונות אקסטרודר ראשיות קניינית בעלת יחס אורך-קוטר (L/D) של 40, בשילוב עם תותב הזנה ספירלי. תצורה זו מבטיחה קצבי תפוקה גבוהים ובו זמנית הבטחת פלסטיזציה אופטימלית של החומר וטמפרטורות התכה נמוכות. עבור מפרטי צינורות בקוטר חיצוני (OD) של 800 מ"מ ומעלה - ועובי דופן התואם ל-SDR 11 ומעלה - המכונה מצוידת במקרר התכה המותקן מאחור. התקן זה מפחית את טמפרטורת ההיתוך לפני שהחומר נכנס למשבצת, ובכך ממזער את "שקיעת ההיתוך" ככל האפשר ובו זמנית מאפשר הפחתה באורך מיכל קירור הוואקום; בסופו של דבר, זה מבטיח אחידות יוצאת דופן בעובי דופן הצינור.

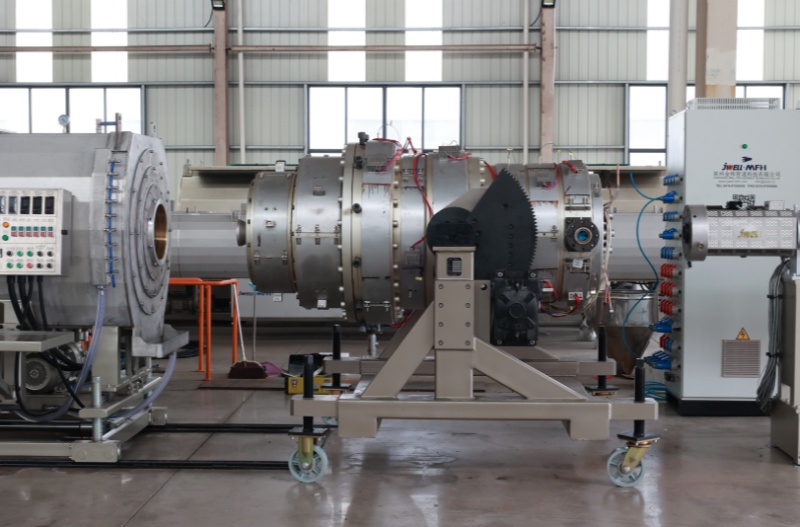

עיצוב עובש

למשבצת השכבה החד-שכבתית או הרב-שכבתית מבנה ספירלי, המשלב עיצוב מפזר זרימה רב-ספירלי וכן מנגנוני קירור אוויר ושמן כדי למזער את זמן שהיית החומר בתוך המשבצת ולייצב עוד יותר את טמפרטורת ההיתוך.

בקרת ואקום

במהלך שלב הקירור והעיצוב בוואקום של ייצור הצינורות, יישום מערכת בקרה אוטומטית לחלוטין בלולאה סגורה בלחץ שלילי מבטיחה עיצוב מהיר של הצינורות ומספקת תגובה דינמית מהירה. יתר על כן, המערכת מסוגלת לזהות דליפות בוואקום בזמן אמת ולפצות עליהן באופן אוטומטי, ובכך לשפר את יציבות תהליך קביעת גודל בוואקום. בנוסף, על ידי ויסות אוטומטי של מהירות הסיבוב של משאבת הוואקום, המערכת לא רק מפחיתה משמעותית את רמות הרעש בתוך מיכל הוואקום אלא גם משיגה חיסכון משמעותי באנרגיה, עם שיעור חיסכון באנרגיה העולה על 50%.

אחיזה יציבה

המערכת משתמשת בתכנית בקרה סינכרונית "אחד לרבים" - שבה יחידת הנעה אחת מפעילה בו זמנית מספר מנועי סרוו סינכרוניים בעלי מגנט קבוע - המציעה את היתרון של תפוקת מומנט יציבה בתדרים נמוכים. יתר על כן, טווח ויסות המהירות הרחב שלה מבטיח תהליך ייצור חלק יותר וממזער בזבוז מוצר פוטנציאלי. בנוגע למסילות המתיחה, נעשה שימוש במנגנון מעקב אחר קווי המתאר בעל התרחבות עצמית כדי להבטיח התאמה הדוקה ומדויקת בין השרשראות למסילות ההדרכה, ובכך להבטיח את דיוק מהירות המתיחה.

חיתוך אוטומטי

הוא כולל מנגנון חיתוך אוטומטי לחלוטין וללא אבק, המסוגל לחתוך עוביים של עד 160 מ"מ. יתר על כן, הוא מצויד בפונקציית "כוונון קוטר אוטומטי בנגיעה אחת", מה שהופך את החיתוך ללא אבק של צינורות עבים במיוחד לפשוט ואינטואיטיבי להפליא - ומאפשר חיתוך מהיר של צינורות עם מפרטים שונים.

בסך הכל, בחירת חומרים מתאימים וציוד תואם, אופטימיזציה של תהליכי ייצור ושיפור רמת האוטומציה ובקרת האיכות יכולים לשפר ביעילות את איכות הייצור והיעילות של צינורות HDPE בקוטר גדול.
